进口气动薄膜三通调节阀分流和合流是怎样控制调节的

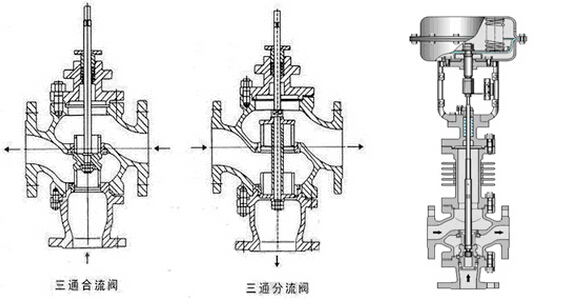

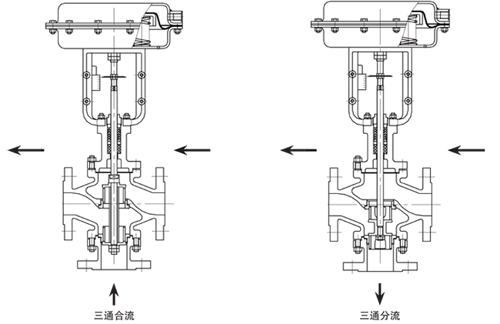

进口气动薄膜三通调节阀对分流和合流的控制调节，本质上是同一个物理过程——通过一个执行机构驱动单个阀芯的运动，来同步、连续地改变两个流道的流通面积，从而精确控制流量比例。

一、 核心控制元件：阀门定位器

在深入分流与合流之前，必须先理解电气阀门定位器的核心作用。如流程图所示，它是整个控制回路的“大脑”：

输入：接收来自控制系统的标准信号（如4-20mA）。

输出：输出精确的气压信号（如0.2-1.0 bar）给薄膜执行机构。

反馈：通过阀杆位置反馈，形成闭环控制，确保阀芯精确移动到指令要求的位置，克服摩擦、不平衡力等干扰。进口品牌的高性能定位器是实现精准控制的关键。

二、 分流阀的控制调节（一个进口 → 两个出口）

目标：将一路来流（介质A）按所需比例分配到两个出口（B和C）。

控制逻辑：控制的是两个出口流量之间的比例关系（B% : C%）。

阀芯动作：

当定位器驱动阀芯向一个方向移动时（例如向上），它会使流向出口B的流道开大，同时流向出口C的流道关小。

反之，阀芯向反方向移动（向下），则出口C开大，出口B关小。

阀芯的每一个位置，都对应一个固定的B出口和C出口的开度比。

控制信号与位置对应：

通常，控制信号（如4mA）对应阀芯处于一个极限位置，此时B口全关，C口全开，100%的介质A流向C。

随着信号增大，阀芯移动，B口逐渐打开，C口逐渐关闭。

当信号达到满度（如20mA）时，阀芯处于另一个极限位置，B口全开，C口全关，100%的介质A流向B。

中间信号（如12mA）对应阀芯在中间位置，B口和C口开度大致相等，实现近似50/50的分配（具体比例取决于阀芯的流量特性曲线）。

应用实例（热电行业）：

汽机旁路：将一部分主蒸汽分流至旁路系统，阀芯位置决定了去汽轮机和高旁的比例。

热网分配：将一次侧高温水按需分配到不同的二级换热站。

三、 合流阀的控制调节（两个进口 → 一个出口）

目标：将两路不同性质的来流（如冷流A和热流B）按比例混合，得到目标参数（如温度）的混合流（C）。

控制逻辑：通过调节两路进口的混合比例，来控制最终出口C的某个参数（最常见的是温度）。

阀芯动作：

其机械动作与分流阀完全相同。一个阀芯同步控制两个进口的开关。

当需要提高混合出口C的温度时，控制系统发出指令，使阀芯移动以开大热流B的进口，同时关小冷流A的进口。

当需要降低温度时，则开大冷流A，关小热流B。

控制信号与位置对应：

通常，控制信号（如4mA）对应阀芯处于一个极限位置，此时热流B口全关，冷流A口全开，出口C得到最低温度的流体（100%冷流）。

随着信号增大，热流B口逐渐打开，冷流A口逐渐关闭，出口C温度逐渐升高。

当信号达到满度（如20mA）时，热流B口全开，冷流A口全关，出口C温度最高（100%热流）。

温度控制系统（PID）根据出口C的实际温度测量值，与设定值比较，动态调整输出给阀门定位器的信号，从而不断微调阀芯位置，使混合温度稳定在设定值。

应用实例（热电行业）：

锅炉给水温度控制：混合来自高压加热器的热水和来自冷凝器的冷水，得到目标温度的给水。

热网供水温度控制：混合热网加热器出口的高温供水与部分回水，得到适合用户的供水温度。

减温喷水控制（间接）：控制喷水量（一路）与蒸汽（另一路）的混合，实质也是合流控制。

四、 关键要点总结

单一阀芯，同步动作：无论是分流还是合流，都是由一个执行机构驱动一个阀芯，实现两个流道的反向同步调节（一个开，另一个必关）。这是三通调节阀最核心的工作原理。

流量特性是关键：阀芯的型线设计（如线性、等百分比）决定了开度与流量的关系。进口阀门通过精密的阀芯型线设计，确保在整个调节范围内都有良好的控制灵敏度和精度。

控制目标不同：

分流阀：直接控制的是流量分配比。

合流阀：通常作为温度或浓度控制回路的最终执行元件，其控制目标是混合后的参数。

安装与流向固定：分流阀和合流阀在阀体结构上通常不能互换。虽然阀芯动作原理相同，但流道设计、阀芯形状和流向标识是固定的，选型时必须明确用途。

简单记忆：你可以把三通调节阀的阀芯想象成一个可移动的隔板或旋转的挡板，它的位置决定了介质从哪个口进来、从哪个口出去，以及各自的比例。控制系统通过给这个“隔板”下达精确的移动指令，来实现复杂的工艺控制目标。
