进口气动薄膜三通调节阀怎样混合比例调节控制

进口气动薄膜三通调节阀的混合比例调节控制，是一个由智能控制系统、高精度阀门定位器和精密机械阀门共同构成的闭环自动控制过程。它不仅仅是手动开合，而是持续、动态、精确地追踪目标值。

一、 控制目标设定

首先，在控制系统中设定您想要达到的最终参数值，即设定值。

例如：在热交换系统中，希望将两种流体混合后输出 50℃ 的恒温流体。

二、 核心控制元件：阀门定位器的角色

如图中所示，电气阀门定位器是这个闭环的“智能枢纽”。它的核心任务是：

接收指令：接收来自控制器（如PID）的电流信号（如4-20mA）。

精确定位：将此信号精确无误地转换为对应的气压输出（如0.2-1.0 bar），驱动薄膜执行机构。

克服干扰：通过阀杆位置的实时反馈，形成一个内部定位闭环，确保阀芯能抵抗摩擦力、介质压力变化等干扰，精准停在指令要求的位置。

进口品牌定位器（如Fisher DVC、SAMSON 3730）的高精度、高速度和高稳定性，是实现精确比例混合的根本保证。

三、 阀芯动作与比例实现

这是阀门本体的机械执行部分。如上图流程所示：

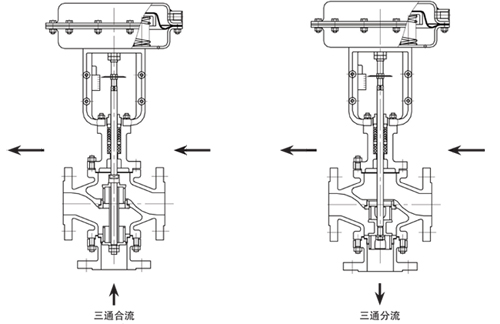

合流阀有两个进口（如A-冷介质， B-热介质）和一个出口（C）。

当控制系统需要提高出口C的温度时，会输出一个增大的信号。

定位器驱动阀芯动作，使通往热介质B的流道开度增大，同时通往冷介质A的流道开度同步减小。

阀芯的每一个精确位置，都对应一个固定的A/B流量比例。这个比例关系由阀芯的流量特性曲线（如等百分比）预先设计好。

于是，两路介质在阀内或出口管道中按新比例混合，流向出口C。

四、 闭环反馈与动态调节

这是实现“精确控制”而非“粗略调节”的关键，如流程图所示，系统会：

测量：在混合点下游的管道上，安装有温度/浓度/PH值传感器，实时测量最终混合物的实际参数值。

比较与计算：控制系统将测量值与设定值进行比较，计算出偏差（如：实际48℃ vs 设定50℃，偏差为-2℃）。

PID运算：内置的PID算法根据偏差的大小和趋势，快速计算出新的、更优的控制信号（例如：从原来的12mA调整为13mA）。

输出新指令：将这个新的电流信号发送给阀门定位器。

阀门微调：定位器驱动阀芯进行微小的、精确的位置调整，再次改变混合比例。

这个“测量 → 比较 → 计算 → 调整 → 再测量”的闭环过程每秒进行多次，从而能够快速响应上游压力、温度波动或下游需求变化，使混合后的参数始终稳定在设定值附近，实现高精度的比例控制。

进口阀门的核心优势在此体现为：

高分辨率与可调比：阀芯设计和定位器的高分辨率，使得阀门在1%到100%的整个开度范围内都能进行平滑、精确的微调，比例控制范围极宽。

优异的重复精度：同一控制信号下，阀芯每次都能到达几乎完全相同的位置，混合比例稳定可靠。

快速的动态响应：从接收到信号到阀芯到位的时间极短，能跟上工艺的快速变化。

抗干扰能力强：精密的定位器和坚固的执行机构能克服管道压力波动对阀芯位置的直接影响。

总结

简而言之，进口气动薄膜三通调节阀的混合比例控制，是一个基于目标值、由智能电子大脑（定位器+控制系统）指挥机械手臂（阀芯）进行连续微调的自动化过程。其高精度不是来自阀门本身，而是来自 “高性能硬件” + “闭环控制逻辑” 的完美结合。选型时，确保阀门（尤其是定位器和阀芯特性）与您的控制回路动态性能相匹配，是成功的关键。
