进口气动薄膜三通调节阀有哪些结构形式

德国沃德WODE的进口气动薄膜三通调节阀，是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。气动三通调节阀配用电-气阀门定位器或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，主要应用于控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。

气动三通调节阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。阀体为三通结构，即一进两出（分流型），两进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，适合不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作快、压降损失小、阀容量大、流量特性精度高和维修方便等优点。气动三通调节阀应用于比例调节或旁路调节，适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

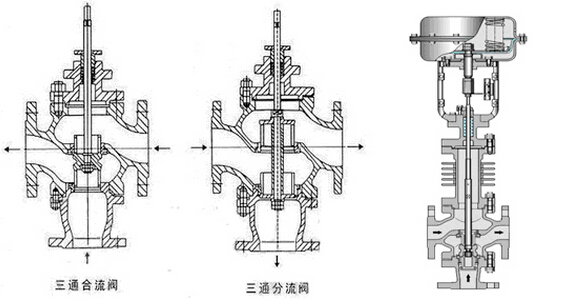

进口气动薄膜三通调节阀的结构形式非常多样，可以从阀芯动作方式、流道功能、阀芯形状和执行机构组合方式等多个维度进行划分。以下是其主要的几种结构形式：

一、 按阀芯运动方式分类（最核心的分类）

这是区分三通调节阀类型的最基本方式，决定了阀门的基本设计、控制精度和应用场景。

直行程阀芯（升降式）

结构特点：阀芯在阀座内做垂直上下直线运动，通过改变阀芯与阀座之间的开度来调节流量。这是最传统、应用最广泛的三通阀结构。

工作原理：通常是一个阀芯同时控制两个流道。当阀芯向下移动时，一个流道开大，另一个流道则关小，实现流量的连续分配或混合。

优点：

结构相对简单、坚固。

密封面易于研磨修复，关闭时密封性好（尤其是软密封设计）。

抗气蚀能力相对较强。

缺点：

流路复杂，流体方向改变多，压损较大。

阀芯容易受不平衡力影响，尤其在高压差工况下，需要更大推力的执行机构。

相同流量下，阀体尺寸通常比旋转式大。

典型代表：许多传统品牌的基型设计，适用于对泄漏要求高、介质洁净的一般工况。

二、 按流道功能分类

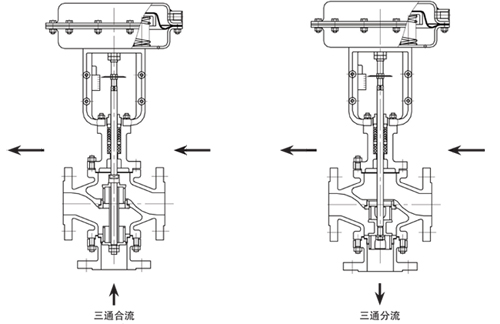

合流阀

结构：有两个进口（通常标记为A、B）和一个出口（标记为C或AB）。阀芯动作控制来自A和B的介质按比例混合，然后从C流出。

应用：最常见于温度控制，例如将一股热流（A）和一股冷流（B）混合，得到设定温度的流体（C）。

分流阀

结构：有一个进口（标记为A）和两个出口（通常标记为B、C）。阀芯动作控制将来自A的介质按比例分配到B和C两个出口。

应用：用于流量分配或旁路控制，例如将反应物分配到两个并联的反应器，或将部分流体引入换热器旁路。

混流阀（可切换型）

高级设计：某些三通阀通过更换阀芯组件或采用特殊设计，可以实现合流与分流功能的切换。这为用户提供了更大的灵活性，但初始成本和选型复杂性更高。

在选择时，必须将工艺需求（合流/分流、介质特性、压差、温度）与阀门结构特点相结合，并借助品牌厂商的选型软件或技术工程师的计算，才能确定最合适的结构形式。
