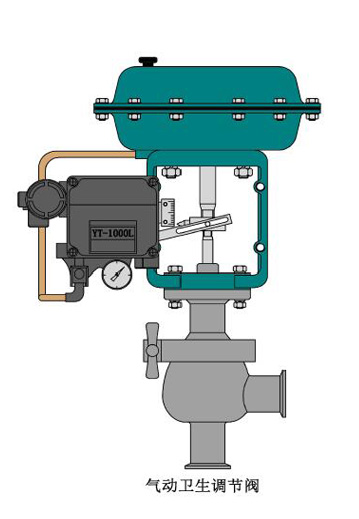

进口气动卫生级调节阀调节流量得配套哪些仪器设备

要让进口气动卫生级调节阀实现精确的流量控制，不能仅靠阀门本体，需要构建一套完整的控制回路。阀门在这个回路中扮演的是执行器的角色，它需要“眼睛”去看、“大脑”去想，才能准确动作。

以下是配套该阀门实现流量调节所需的核心仪器设备，分为传感与检测、控制与处理、执行与辅助三个层面：

1. 传感与检测层面：流量计

这是整个闭环控制的起点。阀门需要知道当前的流量是多少，才能决定下一步的动作。

名称：流量计。

作用：实时测量管道内流体的实际流量，并将这个物理量转换成标准的电信号（通常是4-20mA电流信号）或数字信号，反馈给控制器。

常用类型：

电磁流量计：最常用，适合测量导电的液体（如各种饮料、果汁、清洗液），精度高，无压损，且本身卫生级设计（内衬PTFE或PFA，电极采用不锈钢或哈氏合金）。

质量流量计：适合需要精确测量质量流量的场合，如糖浆、油类等粘性介质，或者需要配比的场合，精度极高，但成本也较高。

涡街流量计：常用于测量洁净蒸汽或气体的流量。

2. 控制与处理层面：调节控制器

这是整个系统的“大脑”。

名称：PID调节器、PLC（可编程逻辑控制器） 或 DCS（集散控制系统）。

作用：

接收信号：接收来自流量计的实际流量信号。

比较与计算：将实际流量与您设定的目标流量值进行比较，计算出偏差。然后通过内部的PID算法，计算出一个控制量（比如，需要把阀门开大5%还是关小3%）。

发出指令：将这个控制量转换成标准的4-20mA控制信号，发送给阀门定位器。

3. 执行与辅助层面：确保阀门精确动作

这是将电信号转化为阀门机械动作的关键环节。

必备设备

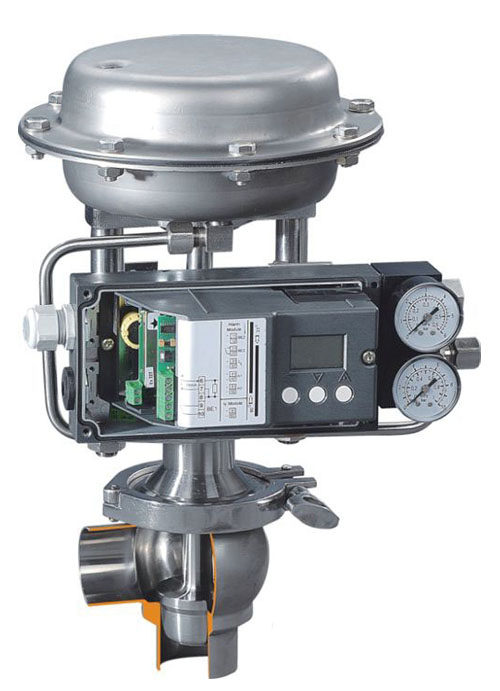

名称：智能电气阀门定位器。

作用：这是最核心的配套设备，安装在调节阀的执行机构上。

接收指令：接收来自PLC/DCS的4-20mA控制信号。

精准定位：将电信号转换成对应的气压力，推动阀杆运动。同时，它会实时检测阀门的实际开度，并与信号要求的位置进行比较，直到两者一致才停止，从而确保阀芯“指哪打哪”。

功能增强：现代智能定位器还具有自校准、故障诊断、HART通讯等功能，可以大幅提升控制精度和可靠性。

辅助设备

名称：空气过滤减压阀。

作用：为阀门定位器和执行机构提供稳定、清洁、干燥的气源。它能过滤掉压缩空气中的水分、油污和杂质，并将气源压力稳定在定位器所需的恒定值（通常为0.4-0.6MPa），确保阀门动作稳定可靠。

可选扩展设备

电/气转换器：在非智能系统中，如果没有智能定位器，可用此设备将电信号转换为气压信号，驱动气动薄膜执行机构。

阀位反馈装置：将阀门的实际开度（0-100%）转换成电信号（4-20mA或开关量）送回中控室，让操作员在电脑上能看到阀门到底开了多少。

信号隔离器/配电器：用于保证控制信号的稳定传输，并隔离现场仪表与控制系统之间的电气干扰，保护PLC/DCS模块。

总结：典型流量控制回路示例

[您的目标流量值] --> [PLC/调节器 (大脑)]

                                  ↑                          ↓

                           (反馈信号4-20mA)           (控制信号4-20mA)

                                  ↑                          ↓

                           [流量计 (眼睛)]            [电气阀门定位器 (神经)]

                                                              ↓

                                                   [气动卫生级调节阀 (执行器)]

                                                              ↓

                                                      [管道内的流体]

                                                              ↓

                                                              ↑______

综上所述：要实现对流量的精确调节，您需要流量计来检测流量，PLC/调节器来计算偏差，阀门定位器来驱动卫生级调节阀，配合稳定的气源，形成一个完整的闭环控制系统。
