进口自力式氧气减压阀要配套哪些阀门使用

德国沃德WODE的进口自力式氧气减压阀无需外加能源，利用被控介质自身能量作为动力源。引入执行机构控制阀芯位置来改变流通面积，改变流量，从而使阀后压力稳定到给定值，具有动作灵敏，压力波动小等特点。

进口自力式氧气减压阀为阀后压力调节型（B型），压力分段范围15~3000Kpa，配用不同的检测执行机构，广泛应用于氧气及其它易燃易爆介质的减压稳压的自动控制。

进口自力式氧气减压阀绝不能单独使用，必须与一系列配套阀门组成一个完整的压力控制单元（或称“阀门组”），才能确保系统安全、可靠、灵活地运行。

以下是核心的配套阀门及其作用，您可以将其作为设计和安装的核对清单。

各配套阀门详解

1. 上游入口侧配套阀门

入口高压隔断阀 (Shut-off Valve)

类型：高压针阀 或 截止阀。

作用：

安全隔离：在检修、更换减压阀或长时间停用时，用于彻底切断上游高压氧气。

缓慢启闭：针阀具有微调功能，可以非常缓慢地开启，避免高压氧气瞬间冲击减压阀入口，这是至关重要的安全操作步骤。

要求：必须是氧气专用，禁油处理，压力等级必须高于气源最大压力。

入口高压过滤器 (Strainer/Filter)

作用：捕获并去除上游管道中可能存在的铁锈、金属颗粒、灰尘等机械杂质。这些杂质随高速氧气流进入减压阀时，会损坏精密密封面（如阀座），更危险的是，摩擦或撞击可能产生火花，引发爆炸。

要求：滤芯必须为不锈钢烧结等氧气兼容材料，定期清洗或更换。

进口压力表 (Inlet Pressure Gauge)

作用：

监测气源压力（如氧气瓶残压）。

判断减压阀的工作压差 (ΔP = P1 - P2)，这对于评估减压阀的流通能力和稳定性至关重要。

2. 下游出口侧配套阀门

出口低压隔断阀 (Outlet Shut-off Valve)

类型：截止阀 或 全通径球阀。

作用：

隔离下游设备：便于在不影响减压阀设定的情况下，对下游设备进行维修或更换。

用于测试：在调试减压阀时，关闭此阀可以检查减压阀的静态密封性能和出口压力设定。

要求：氧气专用。若使用球阀，必须是防静电结构的全通径球阀，以确保安全。

出口压力表 (Outlet Pressure Gauge)

作用：直接显示减压阀的出口工作压力，是设定、监控和调试减压阀的关键仪表。

要求：量程应覆盖减压阀的出口压力范围，精度可靠。

安全阀 (Safety Valve) 或 泄压阀 (Relief Valve)

作用：作为最后的被动安全防线。如果减压阀的安全切断功能失效，且下游系统因受热或堵塞导致压力异常升高，安全阀会自动开启，将超压氧气排放到安全区域，防止下游管道或设备爆裂。

要求：设定压力应略高于减压阀的安全切断压力，但必须低于下游管道和设备的设计压力。排放口应接至室外安全处。

3. 可选但推荐的配套部件

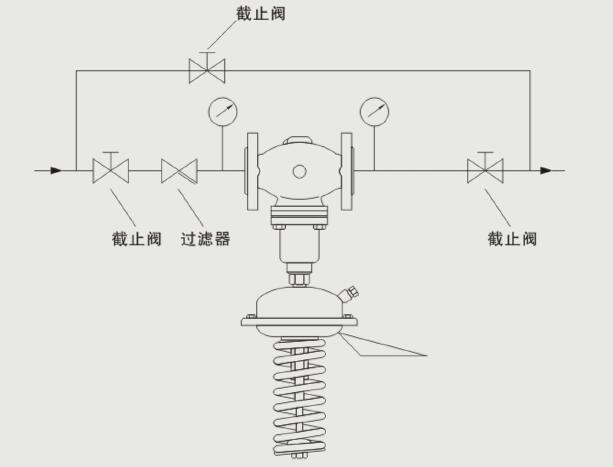

旁路阀 (Bypass Valve)

作用：在主减压阀需要维修或发生故障时，打开旁路阀，可以绕过减压阀，临时直接向下游供气（通常是通过一个小的固定减压器或限流孔），保证工艺的连续性。常用于不允许停气的关键工艺流程。

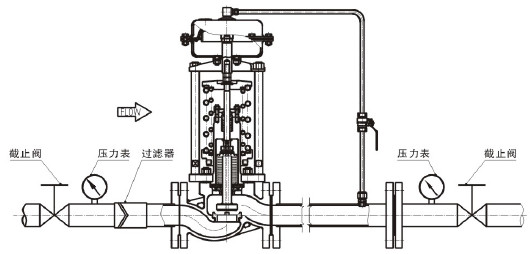

总结：一个完整的“减压站”配置

一个安全、规范的进口自力式氧气减压阀站应至少包括：

【上游气源】→ 【入口高压隔断阀】→ 【入口过滤器】→ 【进口压力表】→ 【进口自力式氧气减压阀】→ 【出口压力表】→ 【出口低压隔断阀】→ 【安全阀】→ 【下游设备】

核心原则：

安全：通过隔断阀、过滤器、安全阀实现多重保护。

可控：通过压力表和隔断阀实现精确调试和隔离。

可靠：所有组件都必须为氧气服务而设计和处理，确保长周期安全稳定运行。

在设计或安装时，务必将这些阀门作为一个整体系统来考虑，确保它们之间的材料、压力等级和连接方式完全匹配。
