气动执行器的选型以及附件的选择

2021/12/18 14:55:17      点击:

气动执行器的选型以及附件的选择

气动阀门是由阀体和气动执行器组成的借助压缩空气驱动的阀门一体式自控阀门。在气动阀门的选型中,选择阀门比较简单,但气动执行器需要参考比较多的参数,本文结合常见的进口气动阀门的品牌德国沃德WODE阀门的选型方案,结合进口气动球阀,进口气动蝶阀,进口气动调节阀,进口气动执行器的特征,分析下气动执行器的选型和附件的选择。


一、确认气动执行器的扭矩

使用气动执行器时,先确定阀门的扭矩

1、水蒸气或非润滑的介质增加25%安全值;

2、非润滑的干气介质增加60%安全值;

3、非润滑用气体输送的颗粒粉料介质增加100%安全值;

4、对于清洁、无摩擦的润滑介质增加20%安全值、然后根据气源工作压力,查找气动执行器的扭矩表,可得到准确的执行器型号。(注:此安全值为推荐使用。)

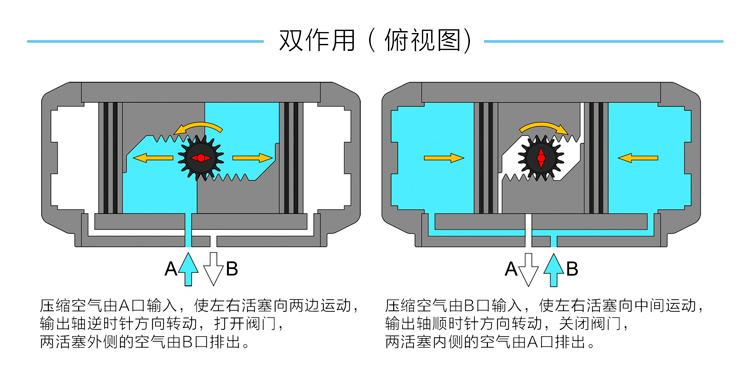

二、双作用气动执行器的选型

进口双作用气动执行器,选用双作用:气源压力只有5bar,控制一个需要扭矩200N.m球阀,介质为非润滑的水蒸气,考虑到安全因素,增加25%等于250N.m,首先按表查找气源压力5bar,然后在气动执行器扭矩表中查找等于或相近的扭矩数据,选272N.m,再在表中选择相近扭矩的气动执行器型号。

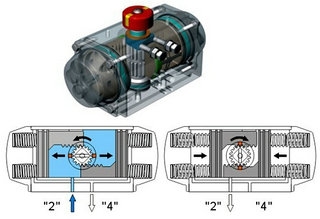

三、单作用气动执行器的选型

比如德国沃德WODE公司的进口单作用气动执行器,选用单作用式(弹簧复位):气源压力只有4bar,控制一个需要扭矩100N.m蝶阀,介质为非润滑的干燥气体,考虑到安全因素,增加60%等于160N.m,首先按表查找弹簧复位终点得到相近扭矩166N.m,然后沿在表中查找气源压力4bar的终点扭矩196N.m,气源压力扭矩应该大于弹簧复位扭矩,正好气源压力扭矩大于弹簧复位扭矩,再在表中选择相近扭矩的气动执行器型号、及弹簧配置数量。

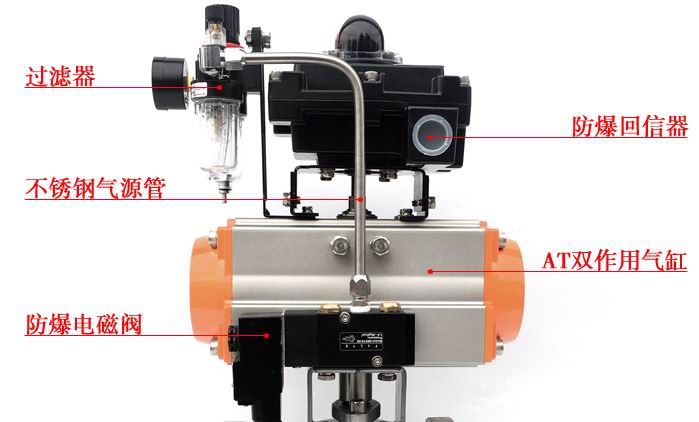

四、气动执行器附件的选择

根据现场具备的条件以及控制系统不同要求,可选配以下各种附件来实现这些要求:

1、电磁阀:实现对气动执行器控制气源的切换,从而实现气动阀的打开或关闭功能。

2、回讯器:也叫限位开关,用于阀位开关显示或阀门运行时的工作位置信号远程反馈。

3、三联件:对控制气源进行过滤、减压调节、以及气缸润滑供油。

4、手轮机构:当控制系统的控制器发生故障时,可以通过手动方式操作阀门。

5、电气定位器:接收420mA控制信号从而将开关阀变成具有调节性能的气动调节阀。比如进口气动调节阀,进口气动调节蝶阀,进口气动调节球阀等。

沃德WODE的气动阀在出厂时阀体铭牌或说明书中均标有限以下相关数据:

阀门规格;型号;工作压力;制造标准;阀体材质;阀杆材质;密封材质;阀轴填料材质;阀杆轴套材质;内外防腐材质;操作启动方向;转数;工压状况下启闭力矩;制造厂厂名;出厂日期;出厂编号;重量;连接法兰盘的孔径、孔数、中心孔距;以图示方式标明整体长、宽、高的控制尺寸;阀门流阻系数;有效启闭次数;阀门出厂检测的相关数据及安装、维护的注意事项等。以便于用户查阅及存档,避免后期维护和更换造成的无法悉知阀门数据造成的麻烦。
