进口气动调节阀工作原理及应用范围

2021/4/12 9:34:22      点击:

进口气动调节阀工作原理及应用范围

气动调节阀就是以压缩气体为动力源,以气缸为执行器,并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量、压力、温度、液位等各种工艺过程参数。气动调节阀的特点就是控制简单,反应快速,不需另外再采取防爆措施。

作用原理:

气动调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量特性、维护方便等优点。

气动单座调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。 由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度氏、重量轻、装校简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。

气动调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、的流量特性、宽大的可调范围等特点。它以独特的优点在广泛用户中取得高质量的控制效果。


应用特点:

气动薄膜单座调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性、维护方便等优点,可用于苛刻的工作条件。气动薄膜单座调节阀是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成,配用的多弹簧执行机构高度低、重量轻、装备简便。气动薄膜单座调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。广泛应用于控制气体、液体、蒸汽等介质,特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。

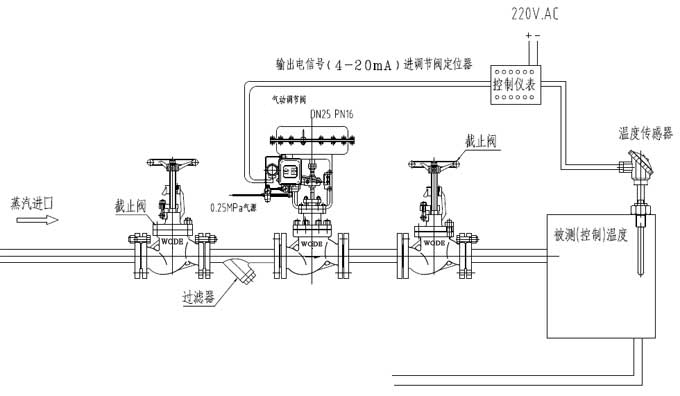

安装说明:

◆检查整机零件是否缺损与松动,调节阀进行强度、密封、泄漏与精度测试;

◆在安装前,对管道应进行清洗,调节阀入口处要有足够的直管段,并配有过滤器,阀体与管道的法兰连接应注意同轴度;

◆安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护;

◆阀门应正立安装,不得已时可倾斜安装,尽量避免水平安装,阀自重较大或有振动的场合,要用支撑架;

◆介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油;阀门应在环境温度-20~+55℃场所使用;

◆为使自控系统失灵或检修阀门时,仍能连续生产,应设置旁路阀。旁路阀的流量特性与行程要与原阀门选择一致。

◆调节阀填料密封是保护性的第二道密封,一旦波纹管损坏,决不能作为填料密封阀继续使用。应立即采取措施检修或更换波纹管,经更换波纹管后的阀芯组件,进行严格的气密封性检漏,合格后方能使用。


德国沃德WODE阀门作为控制阀、调节阀国际知名制造商,能为用户提供专业的咨询、设计、选型、安装等全套的工业系统自控解决方案。如您对阀门选型或者售后服务有需要更详细了解可致电沃德阀门中国一级代理商,欢迎广大用户同仁与我公司沟通探讨更多关于自动化设备、调节阀、变送器的技术性问题。
