自动回流阀原理与安装规范

2021/7/1 9:03:23      点击:

自动回流阀原理与安装规范

     自动回流三通阀用于保护离心泵,防止泵在低流量工况下由于过热、严重噪音、不稳定和气蚀而引起的损坏。 该阀安装于锅炉给水泵出口、防止给水倒流,并保证再循环旁路有一定的最小流量。

结构特点与工作原理:

      该给水泵三通阀由阀体和阀盖通过中法兰连接而成,以便于安装、维护检修和阀座的研磨,改变了原来一体式结构。阀座和阀瓣都堆焊了硬质合金,保证了抗冲蚀、耐磨和密封,延长了使用寿命。阀体内部密封为橡胶密封圈密封,保证了密封的可靠性。阀体进出口及再循环系统出口都采用法兰连接,便于拆装和维护。此阀集各部件于一体,可完成四种不同的功能:

      1 虽装在泵的出口,但却能自动检测泵流量的大小,并通过导阀使再循环控制阀动作(替代了以往由压力间接控制再循环动作)。

      2、阀体内设有再循环减压设施,可使高压介质经过多次小通径绕流而消耗大量能量降低再循环系统压力。

      3、此阀只有在流量很低时才有再循环使泵冷却,当泵正常运行时,并没有再循环,从而节省了以往因连续再循环所消耗的电能和水能。

      4、此自动再循环控制阀不需要电气配线,也不需要两个调节阀串联(一个用于调节,一个用于切断),且能把高压系统容易产生的高速流拉线和侵蚀现象减到最小。其工作原理为主阀流量减少时,主阀瓣在弹簧力作用下向阀座方向移动,当通过流量达到泵的最小流量时,阀瓣的联杆带动导阀,使活塞上的压力减少,则活塞移动打开旁通阀,(通过旁通阀的流体在旁通阀瓣的调节下,使介质降压),从而使泵在低负荷运行时有少量的再循环,保证泵的冷却。当流量超过泵的最小流量时,主阀瓣上升,使导阀关闭,切断旁通。从根本上解决了以往系统运行不平稳、噪音大、寿命短、价格昂贵、安装维修不便等缺点。

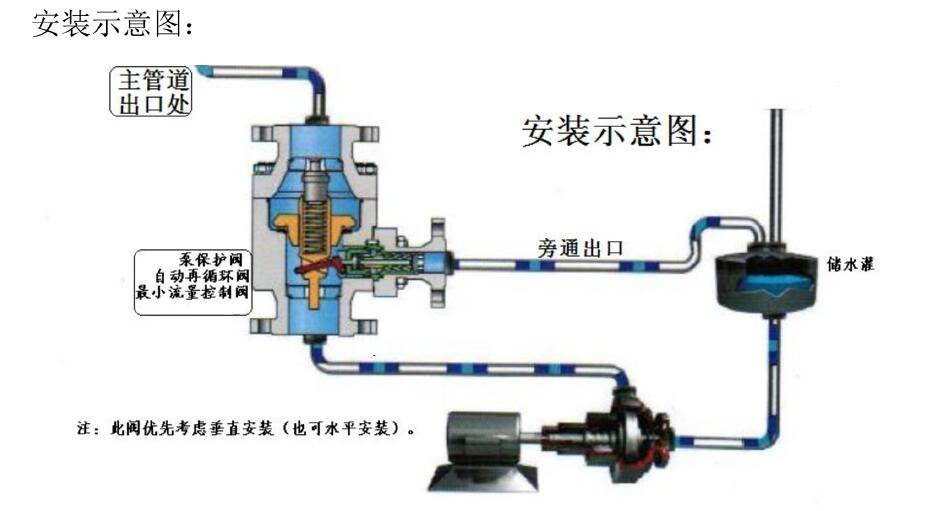

安装、维护和使用注意事项


      1、已完成各项检测,经检验合格后的阀门已经组装调试好,用户无须拆检,可直接安装使用。

      2、运输吊装过程小心轻放,避免碰伤。

      3、阀门安装时,应使介质流向与阀门上所示箭头方向一致。

      4、阀门应保存在干燥的地方,不得露天存放,存放时应堵塞阀门通道端口,防止杂物落入。库存须定期保养,防止锈蚀。
