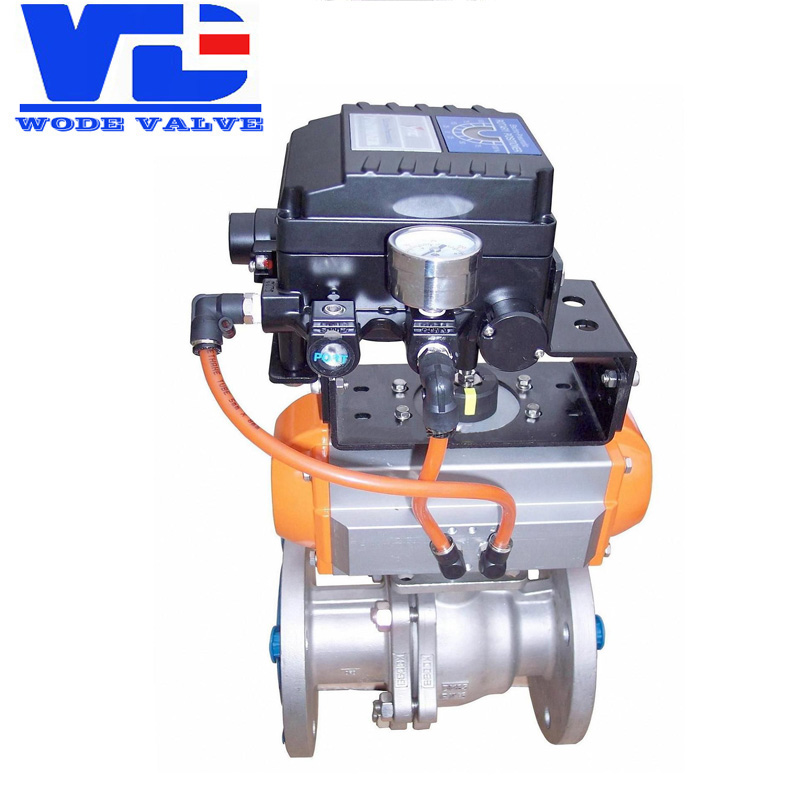

进口气动调节球阀有哪些技术参数

进口气动调节球阀的技术参数主要分为通用规格、性能指标、控制与执行器、材质与温度四大类，具体如下：

通用规格参数

参数类别：常见范围/选项；说明

公称通径 (DN)：DN6～DN600；常见规格如15, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400mm等。

公称压力 (PN)：PN1.6～PN70.0MPa；覆盖低压至高压、常用等级有PN1.6、2.5、4.0、6.4MPa，及PN10.0、16.0、20.0、25.0MPa。美标常用ANSI 150、300、600LB。

连接方式：法兰式、对夹式、螺纹、焊接式；法兰式最常见，标准有ANSI B16.5、JB/T79.1等。

适用介质：水、油、气体、蒸汽、污水、浆料、粘性流体、腐蚀性介质等；具体取决于阀体和密封材质。

性能参数

参数类别：常见范围/选项；说明

流量特性：近似等百分比；V型球阀的典型特性，能提供宽广的调节范围。

可调比：250:1～300:1；表示阀门可控制的流量范围，数值越大调节性能越好。

额定流量系数 (Cv)：例如：Cv 0.23～660；表示阀门流通能力的关键参数，与公称通径直接相关。具体值可参考厂家数据表。

泄漏等级：软密封：零泄漏/VI级

硬密封：IV级/≤额定Cv×0.01%；标准参考ASME B16.104或GB/T4213。

基本误差：带定位器：±1%～±2%；表示阀门实际开度与设定信号的偏差。

回差：带定位器：≤1%～2%；表示同一输入信号下，正反行程的实际开度差值。

死区：带定位器：≤0.4%～0.8%         ；阀门对输入信号变化不产生反应的区间。

执行器与控制参数

参数类别：常见范围/选项；说明

驱动形式：气动（气源压力通常为0.4~0.7MPa / 4-7bar）；由气动活塞式执行机构驱动。

作用方式：单作用（气开/气关，弹簧复位）

双作用（失气保位）：决定了气源故障时阀门的安全位置。

控制信号：模拟量：4-20mA（最常用）、0-5V、0-10V

数字量：HART、PROFIBUS-DP等         输入信号，用于控制阀门开度。

旋转角度：0～90°；球阀从全关到全开的行程。

动作时间：8.5～60秒 (90°行程)；与执行器规格和气源压力有关。

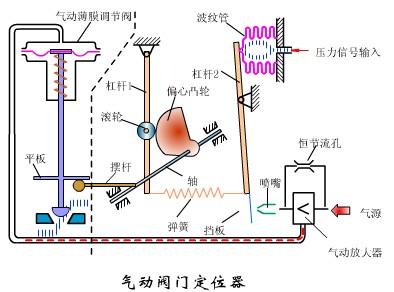

可选附件：定位器、电磁阀、限位开关、空气过滤减压阀、保位阀、手动机构等；实现精确控制、远程监控和安全保障。

材质与温度参数

参数类别：常见范围/选项；说明

阀体材质：碳钢 (WCB)、不锈钢 (CF8/304, CF8M/316, CF3M/316L)；根据介质腐蚀性和温度压力选择。

阀芯/球体材质：不锈钢 (304, 316, 316L)；部分可做硬化处理。

密封材质：

软密封：PTFE (聚四氟乙烯)、PPL (增强聚四氟乙烯)、对位聚苯

硬密封：金属 (如不锈钢)    软密封泄漏等级高，硬密封耐温耐压高。

适用温度范围：

软密封：-30℃～180℃ (最高可达200℃)

硬密封：-40℃～550℃ (甚至-196℃)  取决于密封材质。

环境温度：-25℃～+60℃；执行器正常工作的环境温度。

防爆等级：ExibⅡBT4, ExibⅡCT5/CT6 ；用于有防爆要求的场合。

防护等级：IP65, IP66, IP67, IP68  ；表示阀门和附件的防尘防水能力。

总结

在选择阀门时，需要根据具体的工况介质、压力温度、控制精度和系统接口等要求，综合匹配以上各项参数。建议向供应商提供完整的工艺数据，以便获取准确的选型方案。
