进口气动波纹管调节阀与DCS怎样联动操作

进口气动波纹管调节阀与DCS的联动，本质上是DCS通过4-20mA信号下达指令，阀门执行指令并最终实现精确流体控制的闭环过程。

下面，我们一步步拆解这个流程。

大脑运作：DCS如何下达指令？

联动从DCS设定一个目标值开始，例如保持管道内压力为0.5MPa。

DCS首先会通过其AI（模拟输入）卡件，采集现场的传感器信号（如压力变送器的4-20mA信号）。然后，其内部的控制逻辑（如PID运算）会对比当前值与目标值，计算出阀门应该开启的精确开度。

接着，DCS将这个开度指令（例如50%）通过其AO（模拟输出）卡件，转换成对应的 4-20mA模拟电流信号进行发送。这是一个单向的输出指令。

执行与反馈：联动如何具体实现？

1. 信号转换的关键：阀门定位器

AO卡件输出的4-20mA信号通过电缆到达现场的阀门定位器。定位器内部有一个 I/P转换器（电气转换器），其作用就是将这个微弱的电流信号，线性地转换成足以推动阀门的标准气动信号（通常是20～100kPa）。

2. 安全联锁的“开关”：电磁阀

在一些涉及安全或紧急切断的场景中，气路中还会串联一个电磁阀。DCS的DO（数字输出）卡件输出一个开关量信号来控制电磁阀的通断电，进而决定气路的通断，实现紧急联锁功能。

电磁阀通常由DCS直接控制，但由于DCS卡件带载能力有限，工业现场标准的做法是使用继电器进行隔离。DCS的DO信号控制继电器的线圈，继电器再驱动电磁阀，这样能有效保护DCS模块。

3. 接收指令并定位：执行机构工作

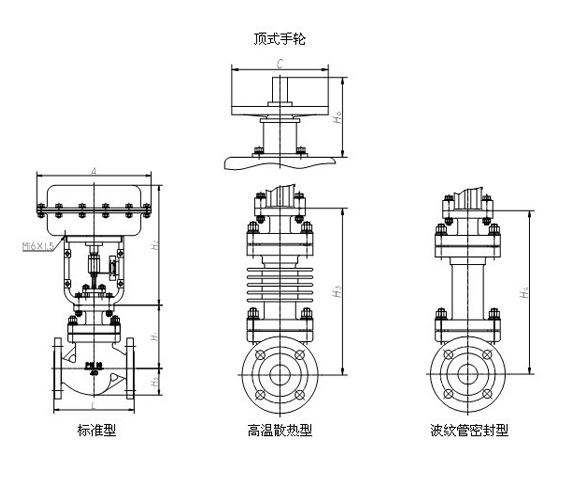

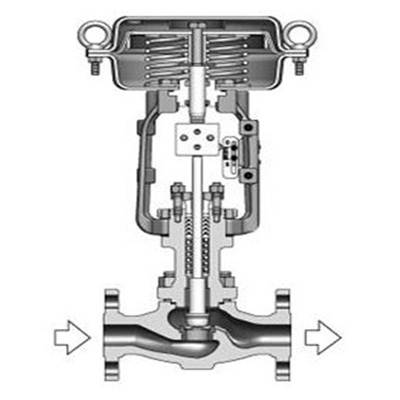

转换后的气压信号被送入执行机构，推动阀杆移动，改变阀芯与阀座的开度。阀门定位器并非被动接收，它会持续监测阀杆的实际位置，并与DCS给定的目标位置进行比较。一旦发现偏差，它会自动调节输出的气压，直到两者一致，确保阀门开度的精准。

4. “我说你做”的验证：反馈回传

阀门执行指令后，DCS如何知道阀门是否按要求打开了？

开/关到位反馈：通过安装在阀门上的限位开关。当阀门全开或全关时，会触发开关，向DCS的DI（数字输入）卡件发送一个干接点信号，DCS画面上的阀门状态指示就会改变。

连续阀位反馈：一些阀门会通过位置传感器，将实际开度转换成4-20mA信号，送回DCS的AI卡件，实现模拟量的连续监控。

智能对话：HART协议如何提升联动？

前面提到的是最基础的通信方式。为了获取阀门更多的状态信息，HART协议应运而生。

4-20mA信号就像是只能单方面下达命令的“指令线”，而HART协议则是在这根线上叠加了数字通信功能，让它变成能“双向沟通”的智能媒介。HART协议主要有两大优势：

远程诊断与维护：工程师可以在控制室或通过手操器，远程读取阀门的阀位反馈、供气压力、累计行程、报警状态等信息，实现预测性维护。

高级诊断：能监控阀杆摩擦力、执行机构温度等，进行故障分析和寿命预测。

注意： DCS的普通AO卡件通常无法直接解析HART信号。如果要将HART信息集成到DCS，需要在系统中安装HART通信卡件，或通过HART转换器等设备将协议转换。

实战操作：联动调试步骤

一个完整的联动调试是确保系统稳定运行的最后保障。以下是核心步骤：

前期准备

管道吹扫：联动前，务必彻底吹扫干净管道，防止焊渣等杂物损坏阀门。

接线与气源检查：核对所有接线正确，屏蔽层单端接地。气源压力应调整到阀门工作压力，通常为0.2-0.4MPa。

切换阀位状态：确保阀门处于“远程”模式，并检查DCS与阀门位置指示器状态是否匹配。

单机手动检查

手动操作：现场通过手轮全开/全关阀门，检查阀杆动作是否顺滑，有无卡涩。

校对行程：确保阀门“全关”和“全开”位置与限位开关设定一致。

信号联校

输入信号测试：从DCS输出4mA、12mA、20mA信号，现场检查阀门是否分别对应全关（0%）、半开（50%）、全开（100%）位置，偏差应在允许范围内。

反馈信号测试：手动操作阀门，确认DCS画面显示的开度与现场实际一致。

联动试车

模拟工况：在DCS画面上改变工艺参数设定值，观察DCS输出的控制信号和阀门动作是否响应及时、跟踪准确。

动态性能测试：输入阶跃信号，测试阀门的响应时间（气动阀通常为0.5-5秒），并观察是否有振荡或迟滞。

联锁与记录

模拟触发联锁条件，验证电磁阀等联锁装置能否正常动作，确保阀门能按预设逻辑快速关闭或打开。
