阀体上标注的阀门箭头有什么用

2021/3/10 10:20:10      点击:

阀体上标注的阀门箭头有什么用?

阀体上标注的箭头是阀门推荐承压方向,而不是指管路介质流向。具有双向密封功能的阀门可以不标识出指示箭头,也可以标出箭头,因为这个阀门箭头是指推荐承压方向的,左右或上下这两个方向总有一个方向是较好一些的。

阀门阀体上标注的箭头方向表示阀门的承压方向,通常被工程安装公司作为介质流向标记错误安装产生泄漏甚至引发管路事故;

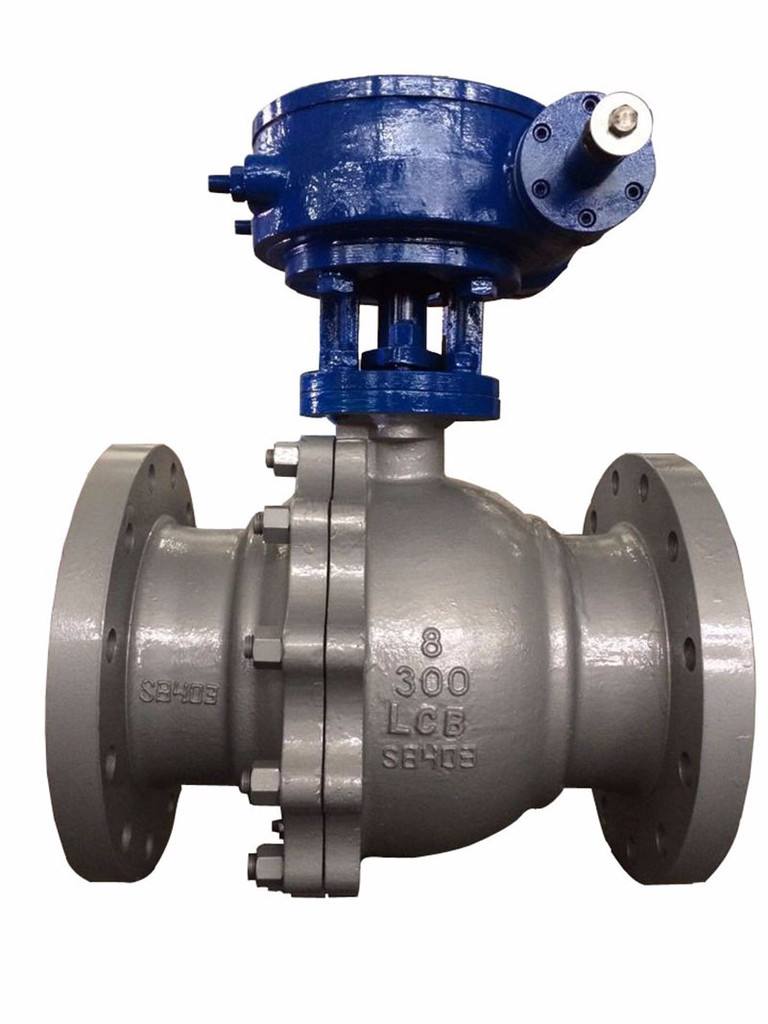

标出阀门箭头的双向密封金属硬密封球阀


承压方向是指该阀门应用于管路工况后的关闭状态下,阀体箭头方向为推荐承受压力的方向,如若错误安装,则可能出现阀门关闭不严的泄漏故障现象发生。超达的软密封球阀通常是双向密封的,通常不标出箭头,金属硬密封球阀可以做到双向密封,但还是会有一个方向的密封性能还是较好一点的,所以也会有标出箭头,这就是指推荐阀门承压方向,可以先咨询下客户的意见。


没有阀门箭头的双向密封硬密封球阀

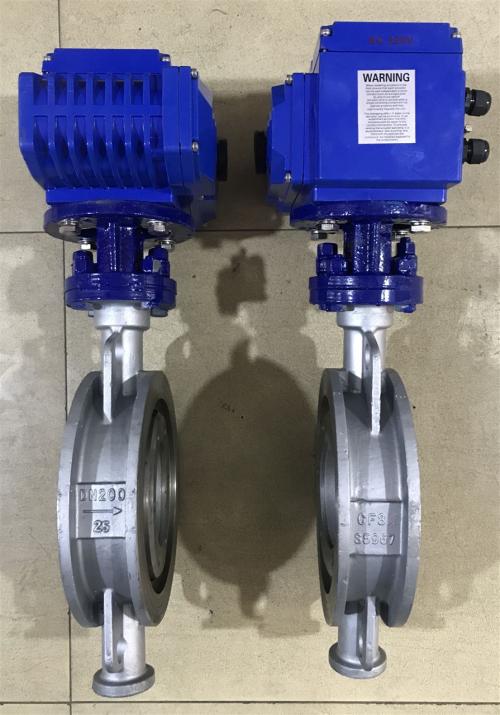

带有标注箭头的硬密封蝶阀在管道的不同位置,其箭头的方向与介质流向均是不一样的,如在泵房内水泵的出水端,则阀体的箭头与介质流向是相反的,如在水泵的入水端,则箭头与介质流向是一致的,如安装于主管路上的,则箭头一般顺应介质流向等,具体要看工况及安装位置再定。

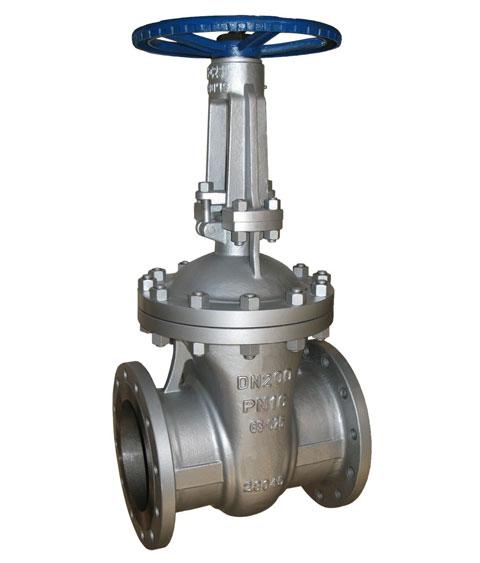

           没有标出阀门箭头的沃德闸阀

闸阀是双向密封的,通常就没有标出阀门箭头了。
