气动球阀开关过程是怎样的

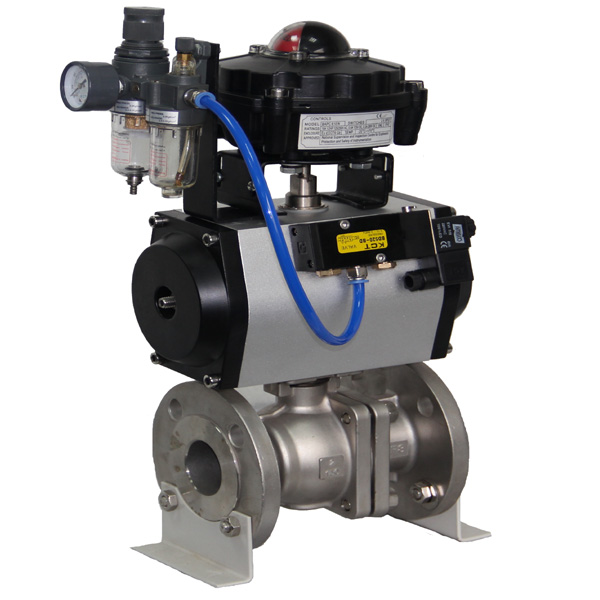

气动球阀由球阀本体和气动执行器组成，执行器通过旋转90°实现快速启闭。是以压缩空气为动力源的自动化控制阀门，通过气动执行器驱动球体旋转实现介质通断或流量调节。常配置电磁阀、气源处理三联件、限位开关、定位器等，支持远程控制和自动化管理。那么该阀的开关过程是怎样动作的呢，见文中介绍。

一、驱动阶段

气源输入与执行器响应

开启过程：当控制系统发送开启指令后，压缩空气（0.3～0.7MPa）通过电磁阀进入气动执行器气缸，推动活塞或齿轮齿条机构运动，将直线位移转化为90°旋转扭矩，驱动阀杆带动球体旋转，使球体通孔与管道轴线对齐，介质流通。

关闭过程：反向切断气源或输入反向气压，执行器活塞复位，带动球体旋转90°，通孔垂直于管道轴线，截断介质流动。

二、动作模式差异

单作用执行器：开启时依靠气压推动活塞，关闭时通过弹簧自动复位，适用于故障安全型场景（如紧急切断需自动关闭）。

双作用执行器：需双向气压分别驱动开启和关闭动作，适用于高频次操作（如工业产线连续调节）。

三、手动操作流程（气源失效时）

切断气源：关闭气路阀门，避免执行器与手动操作冲突。

切换手动模式：

插入手动操作杆或旋转执行器顶部手轮，直接带动阀杆旋转（顺时针关闭，逆时针开启），通过机械传动实现球体位置切换。

四、密封与动作精度控制

阀座与球体动态配合：开关过程中，阀座通过弹性变形补偿球体与阀座间隙，确保密封性；关闭时介质压力辅助压紧阀座，增强密封效果。

定位器调节：调节型阀门通过定位器反馈信号，精准控制球体旋转角度（如分段停留45°或90°），适应流量调节需求。

五、故障安全机制

气开型（FC）：失压时自动关闭，保障高风险场景安全（如化工介质防泄漏）。

气关型（FO）：失压时自动全开，避免系统阻塞（如紧急排空需求）。

注：开关效率与寿命受气源质量（需三联件过滤、润滑）、管道清洁度（安装前需清除焊渣等杂质）及阀门维护（定期检查阀座磨损）影响。
