V型球阀和O型球阀区别、结构、原理

2021/7/12 15:15:22      点击:

V型球阀和O型球阀区别、结构、原理

V型球阀和O型球阀区别:说起V型球阀和O型球阀相信很多用户都存在一些好奇,为啥球阀有分(V型、O型),那V型球阀和O型球阀它们之间存在的怎样的一个区别呢?在面对型球阀、O型球阀)选型时要如何正确的选择呢?

接下来我们来进一步了解V型球阀和O型球阀的结构,性能、特点原理上一样一样的去读懂和了解。

V型球阀概述: V型球阀属于球阀中的一小类,是一种以直角式回转的开关、调节型球阀。V型球阀结构形式上为固定一体式侧装。V型球阀内部启闭件为V型半球状,V 球阀的特点就在于它的内部球心的独特呈“V”型剪刀口设计,正也是因为这样的设计使得V型球阀有了较强的剪切力度,和自洁性能。V型球阀材质上分(铸钢、不锈钢)。连接上也分(对夹式V型球阀、法兰式V型球阀),驱动上也分(手动V型球阀、电动V型球阀、气动V型球阀)。V型球阀主要用于颗介质、粘稠液体、以及纸浆糖浆等工况上。 V型球阀工作原理是利用阀体顶部的(手轮、电动、气动)驱动机构,以角行程操作方式驱动阀杆带动内部V型半球状球心的旋转来完成阀门的开关、调节。

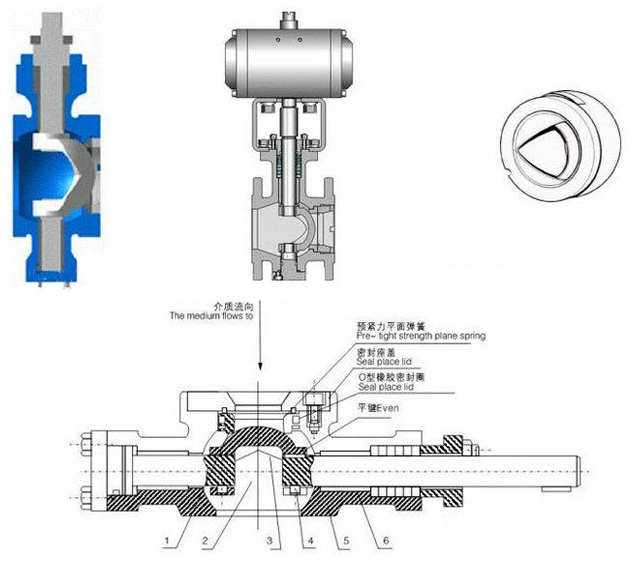

V型球阀结构、工作原理图:

V型球阀和O型球阀区别、结构、原理 1.jpg

O型球阀属于球阀中的一小类,是一种以直角式回转的开关、调节型球阀,O型球阀外形式分为(浮动式、固定式)结构上分为(两段式、三段式)。O 球阀内部其部件为圆形球体,中间通孔为O型直通,所以也称之为O型球阀。它的特点就在于球心中间的O型直通,与球体外圆形成弧形,具有良好的剪力度,和自洁性能。O型球阀材质上分为(铸钢、不锈钢)。连接上也分(对夹式O型球阀、法兰式O型球阀),驱动上也分(手动O型球阀、电动O型球阀、气动O型球阀)。O型球阀适用于轻微颗粒、低度粘稠液体、以及油品气体上工况上。 O型球阀工作原理是利用阀体顶部的(手轮、电动、气动)驱动机构,以角行程操作方式驱动阀杆带动内部O型直通圆球心的旋转来完成阀门的开关、调节。

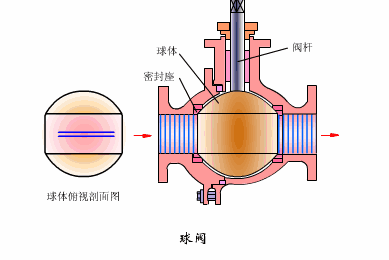

O型球阀结构、工作原理图:


V型球阀比O型球阀在动作中执行机构所用的力要小一些,对容易干的介质,不会在全关状态下堵塞,O型球阀就容易在球中心堵塞,一般在浆状介质中用V型球阀多一些,它类似于凸轮绕曲阀,比O型阀好得多, V型球阀用做调节阀,如要求介质不干净、流量系数低、泄漏等级高等场合,O型球阀一般用做切断阀用,不需要专用定位器,但要用角行程定位器。

通过文章中对V型球阀和O型球阀的结构、特点、原理介绍以及V型球阀和O型球阀工作原理图的分析对比,相信那些对于(V型、O型)球阀,存在好奇用户在面对V型球阀和O型球阀的选择使用上都有一定的掌握和心得。能根据工况选择适合使用的阀门,达到好的性价比。
