进口电动隔膜调节阀的工作原理

进口电动隔膜调节阀由隔膜阀配用各类直行程电动执行器组成。电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号（4-20mA或1-5VDC）及单相电源即可控制运转，实现对压力、流 量、温度、液位等参数的调节。

进口电动隔膜调节阀的工作原理基于‌电动执行机构驱动弹性隔膜位移‌，实现对流体流量或压力的精确调节‌。其核心工作流程如下：

‌一、核心结构组成‌

‌电动执行机构‌

电动机接收控制信号（4–20mA或1–5VDC），通过减速器将高速旋转转换为低速高扭矩的直线运动，驱动阀杆上下移动‌。

集成位移传感器实时反馈阀芯位置，形成闭环控制‌。

‌隔膜组件‌

弹性隔膜（橡胶/PTFE材质）作为核心密封件，隔离阀腔内介质与驱动部件‌。

阀杆末端连接圆盘，通过下压或释放隔膜控制流体通道开度‌。

‌阀体设计‌

流线型通道减少阻力，衬氟（PTFE）或316L不锈钢材质适配腐蚀性介质‌

二、工作流程解析‌

‌开启状态‌

执行机构带动阀杆下移，隔膜脱离阀体密封面，形成流体通道‌。

通过调节阀杆行程精确控制隔膜开度，实现流量线性调节‌。

‌关闭状态‌

阀杆上提，圆盘将隔膜压紧在阀体密封面上，完全阻断流体‌。

隔膜弹性变形形成零泄漏密封，适用于高危介质‌。

‌调节过程‌

控制器比较设定信号与位移反馈，动态调整电机转向及行程，误差≤1%‌

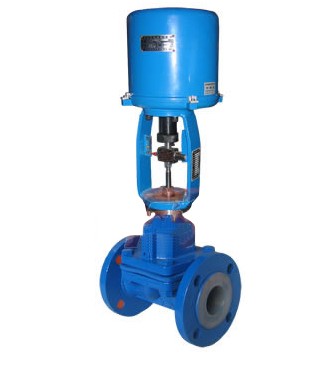

沃德WODE电动调节隔膜阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。广泛适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
