V型调节球阀发生泄露后如何检测

2021/10/9 16:33:42      点击:

V型调节球阀发生泄露后如何检测

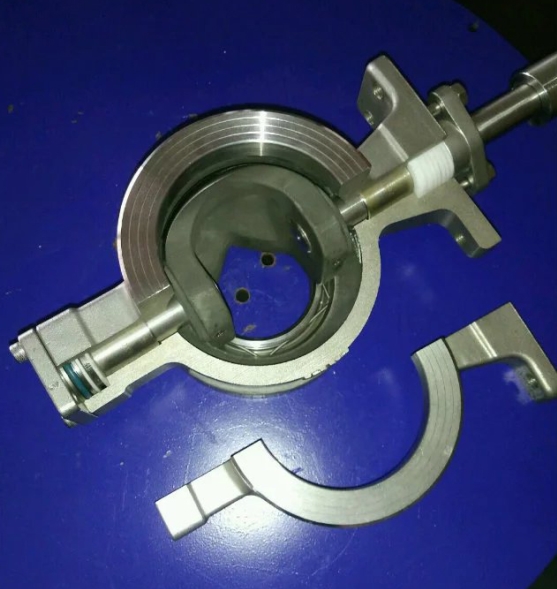

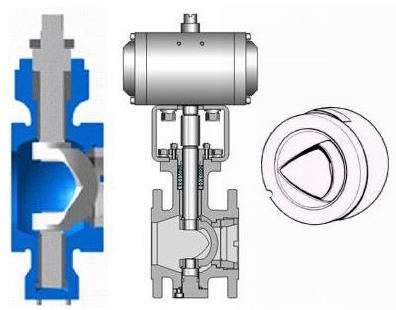

    V型调节球阀由电子式电动执行机构、气动执行器和V型球阀组成,是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。V型调节球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构,当阀关闭时,V型切口与阀座形成楔形剪切作用,可防止球体和阀座之间污物产生的卡死现象,具有自清结功能,特别适用于含纤维料浆,污水和粘性颗粒的介质,配以阀门可实现连续调节,并具流阻小,调节范围广,是一种用途广泛高质量的调节阀。


     德国沃德WODEV型球阀阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少。阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封,金属硬密封阀座密封表面堆焊硬质合金,球面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好耐腐蚀,适应范围广。

     众所周知、阀门在经过一段时间的使用后,有些会产生泄露、对应阀座常见的问题就是泄露,发生泄露后如何检测呢?沃德WODE阀门工程师就此介绍:


        1、准备:准备好所试V型调节球阀相对应的施压法兰并检查O形圈是否完好,若损坏应及时调换;准备好测试泄漏量用量杯或流量计,其精确度应高于被测阀允许泄漏量读数值的±10%

        2、与试压法兰固定:用起吊设备吊起球阀放试压设备上,对好“O”形圈位置,夹紧;用螺栓、螺母将试压法兰与球阀夹紧。

        3、给执行机构气室输入符合规定的信号压力并施加所需的关阀扭矩,使球阀处于关闭位置。执行机构输入信号压力值参见表2

        4、输入试验介质,并调整介质压力到规定值:金属密封:试验介质为常温水或空气;软密封:试验介质为空气;试验介质为常温水时,试验压力为1.1PN;试验介质为空气时,试验压力为0.6MPa

        5、输入介质压力后,使阀芯动作23次后关闭,当泄漏量稳定后,在出口处测量V型调节球阀的泄漏量。

        6、按规定流向施加试验压力;

        7、从试压机上卸下,倒净阀内残余水,并用压缩空气吹干残余水。

更多关于V型调节球阀的技术资料,可致电沃德各代理商沟通了解。
