进口柱塞阀和进口截止阀的区别

2022/2/16 9:50:55      点击:

进口柱塞阀和进口截止阀的区别

进口柱塞阀和进口截止阀都是直行程的阀门,尽管有相同点,但从两者的阀门的结构特征,使用性能,应用范围来看,还是有很多区别;本文结合在进口柱塞阀和进口截止阀的项目上都有比较多的应用业绩的进口阀门品牌德国沃德WODE、美国威盾VTON的资料,分析下两者的区别。

1  耐压能力不同

一般柱塞阀最高压力只能达到4Mpa,而截止阀压力可以达到75Mpa,或者4500LB

2、柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成.

     当手轮旋转,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。

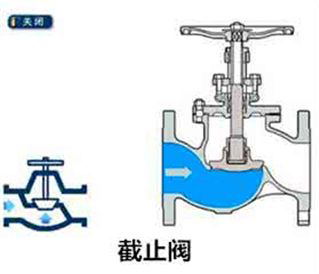

截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。

3、柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封效果由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积远大于普通截止阀;

4、密封形式不同

开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。

截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。


5、柱塞阀一般就是柱塞密封,截止阀可以是阀芯密封,还可以是波纹管双重密封,比如美国威盾VTON、德国沃德WODE的波纹管密封截止阀。

6、组成不同

柱塞阀:柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。

截止阀:截止阀主要由阀杆、阀体密封垫片、手柄、阀体、阀盖等六部分组成。

7、特点不同

柱塞阀:柱塞阀相比截止阀,寿命长,操作省力。但调节行程比截止阀要长,所以节流控制比截止阀要难。

进口截止阀:流体阻力小,其阻力系数与同长度的管段相等;结构简单、体积小、重量轻。

综上所述,柱塞阀比较适用于饱和蒸汽管道系统,截止阀适用范围比较广泛,更适合于过热蒸汽系统。
