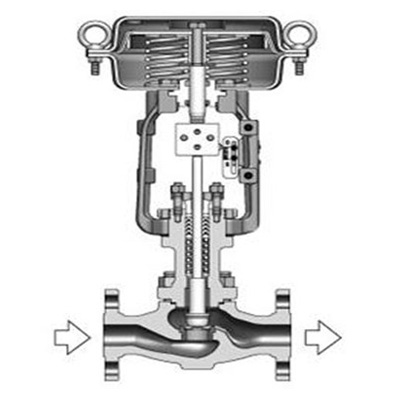

进口气动波纹管调节阀有什么结构特点

进口气动波纹管调节阀是一种“零泄漏”解决方案，通过巧妙的密封与导向设计，解决了常规阀门阀杆处泄漏的难题，尤其适合处理剧毒、易燃或贵重介质。

双重密封设计——实现绝对安全

这类阀门通过“波纹管 + 填料”两套独立的密封系统，构建起一道严密的防线。波纹管作为主密封，使介质完全与外界隔离；填料则作为第二道安全屏障，在波纹管万一失效时发挥备用密封作用。

这种结构完全消除了介质从阀杆处向外泄漏的风险，也让阀门可以应用在真空管路中，不会从外界吸入空气。与常规的纯填料密封相比，波纹管结构还能克服填料易老化、性能受温差影响大的缺陷。

导向系统——保持控制稳定

精密的导向系统是保证阀门调节精度和长期稳定运行的基础。

顶部导向（Top Guided）：最常见的设计，导向部位位于阀芯上方，结构紧凑、维护方便。一般气动调节阀也多采用这种结构。

套筒导向（Cage Guided）：阀芯在套筒内运动，导向面积更大，稳定性更好，特别适用于高压差或易产生振动的工况。

上中下三道导向：在一些特殊设计（如低温阀）中出现，为阀杆提供更精确的支撑，增强抗侧向力的能力，保证密封可靠性。

阀芯与流道设计——优化控制与流通

阀芯

压力平衡式阀芯（Balanced Type）：通过在阀芯上增设平衡密封环，使高压差下作用于阀芯的上、下游压力相互抵消，只需要很小的执行机构推力就能控制高压差，不仅节能，还降低了执行机构的规格和成本。

不平衡式阀芯（Unbalanced Type）：结构简单、泄漏等级高（可达ANSI Ⅵ级，即所谓的“气泡级”密封），适用于小口径、低压差的严密封性场合。

S型流线型流道：阀体内部流道通常被设计成流畅的S形，能有效减少介质流动阻力，压降损失小，流通能力大，调节范围也更广。

特殊工况的加强设计

对于更极端的工况，进口波纹管阀还有一些进化的“变体”：

衬氟型：在阀体内壁和阀内件整体衬上氟塑料（如F46、PFA），有效隔离强腐蚀性介质对金属的侵蚀，阀杆密封则采用“F46波纹管+PTFE V型填料”的组合密封。

波纹管材质与结构的进阶：

材质：除常规的316L不锈钢外，对于高温或高腐蚀性的严苛工况，会选用Inconel（英科耐尔） 等镍基合金以提升耐高温和抗疲劳性能。

结构：为确保绝对安全，许多高端品牌会采用双层甚至多层波纹管设计，即便是单层波纹管发生破裂，其余层仍能保证密封。

低噪音与抗气蚀：通过在套筒阀笼上设计特殊的小孔结构，可以打散高速流体，从而降低噪音、消除气蚀和振动，保护阀门和管道。

常见结构选择路线参考

可以通过下表快速对比不同结构组合的适用场景：

结构特征：选择路线；适用场景

密封结构：波纹管 + 填料双重密封；剧毒、强腐蚀性、贵重介质、高温蒸汽、真空系统

          波纹管 + 衬氟；强酸、强碱等强腐蚀性介质

          双层或多层波纹管；极苛刻的安全要求，如核工业、特种化工

导向结构：顶部导向；通用工况，结构简单，维护方便

          套筒导向；高压差、大流量工况，稳定性好，可降噪抗气蚀

阀芯结构：压力平衡式；高压差工况，减小执行器推力，节省成本

          不平衡式；小口径、低压差、对泄漏等级要求极高的场合

流道结构：S型流线型；几乎所有工况，旨在减少流阻，增大流量

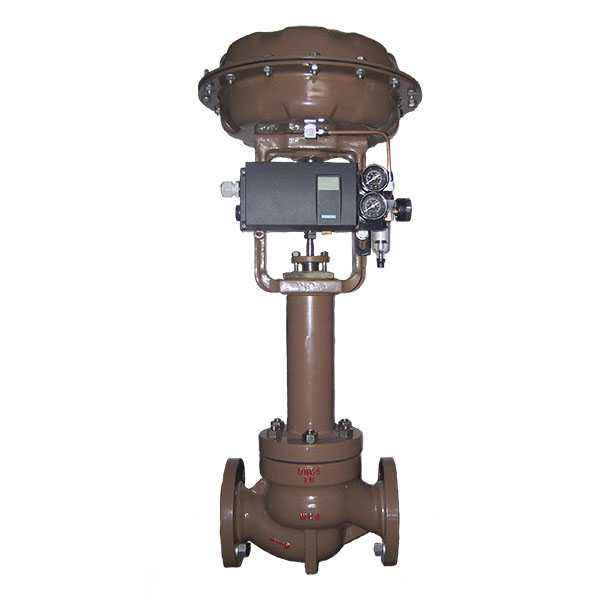

最后，看一下业内主流品牌的设计

这种强调“模块化”和“易维护”的设计理念，这使得阀门可以根据实际需求灵活调整配置，比如轻易地将标准阀改造成波纹管密封型。
