进口电动隔膜阀-德国沃德WODE进口阀门中国营销中心

进口电动隔膜阀

更新：2025/4/25 9:00:52 点击：

品牌：德国沃德WODE
型号：

产品介绍

进口电动隔膜阀|进口电动调节型隔膜阀|进口电动衬胶隔膜阀|进口电动衬氟隔膜阀

品牌：德国沃德WODE

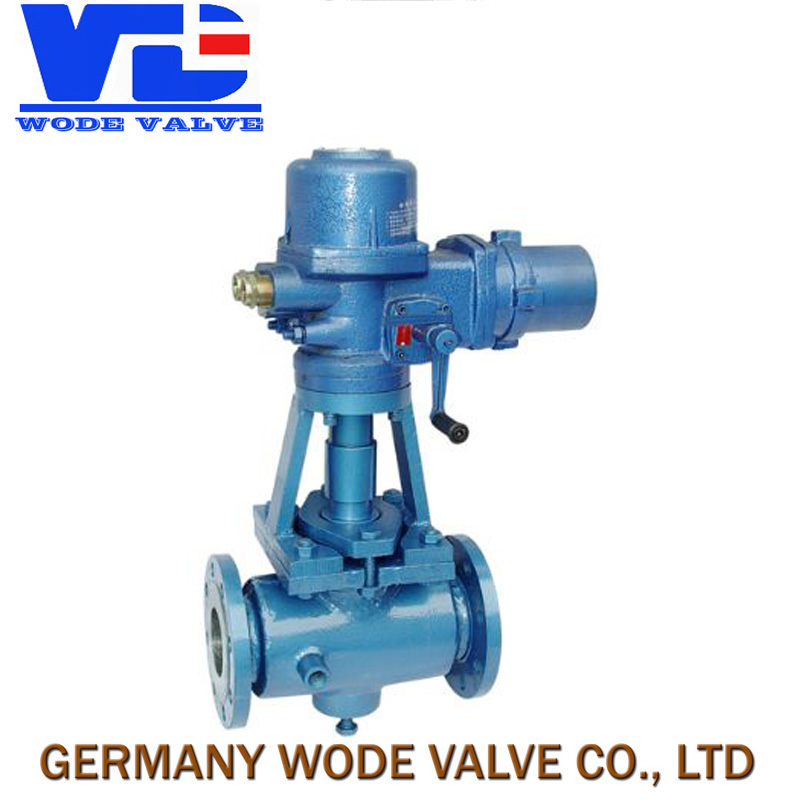

进口电动隔膜阀由阀体、阀盖、阀杆、阀瓣、隔膜、电动装置和其它驱动零件等组成。阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应将"手—电动切换手柄"转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。当需恢复电动操作时，必须将"切换手柄"转换至刻有电动标记的位置上，方可进行电动操作。广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

进口电动隔膜阀参数：

公称通径：DN15～DN300

公称压力：0.6Mpa～1.6Mpa

适用温度：-30℃～150℃

附加功能选项：电动执行器防爆、防护等级IP67或IP68、智能调节型等

适用介质：水、油、酸碱及各种有机溶剂

阀体材质：铸铁、铸钢、碳钢、不锈钢

连接方式：法兰连接

设计标准：GB/T 12239

结构长度：JB1688/GB12221

法兰标准：JB/T79-94；GB9113.1-26

检验试验：GB/T13927

进口电动隔膜阀特性：

①弹性密封的开闭件，确保没有内漏；

②流线型的流道，使得压力损失小；

③没有填料函，因此没有外漏；

④隔膜可更换，维护费用纸；

⑤阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀；

⑥衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

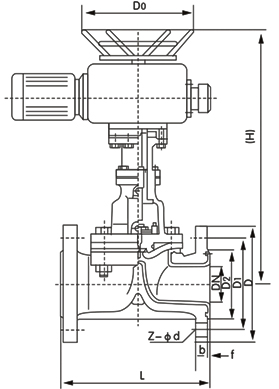

进口电动隔膜阀尺寸：


主要连接外形和尺寸单位：mm

DN	25	32	40	50	65	80	100	125	150	200
L	145	160	180	210	250	300	350	400	460	570
H	445	457	466	480	517	539	576	634	660	860
重量KG	40	42	45	50	60	70	80	104	125	180

注：此外形尺寸为1.6Mpa压力隔膜阀，如需其他压力等级的尺寸图请联系WODE各代理商。

进口电动隔膜阀执行器参数：

进口电动隔膜阀配有多回转阀门电动装置，通称为Z型。适用于阀辨做直线运动多回转阀门电动装置，通称为 Z 型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。

多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。按连接型式：有转矩型和推力型。

电动执行器主要技术参数

1、电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。

2、工作环境：-20—+60℃（特殊订货-60—+80℃）

3、相对温度：≤90%(25℃时）

4、周围介质：普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
