进口常开气动隔膜阀|进口气关式隔膜阀|进口气动衬氟隔膜阀|进口气动调节隔膜阀
品牌：德国沃德WODE
隔膜阀的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，依靠柔软的橡胶膜或塑料膜来控制流体运动的。隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件，利用隔膜的移动起调节作用，适用于有腐蚀性、粘性、浆液介质。
德国沃德WODE的进口常开气动隔膜阀，不通气源时，阀体为常开状态，通气后关。该气动常开式衬氟隔膜阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种衬氟塑料，适用于不同工作温度和流体管路。
进口常开气动隔膜阀参数：
公称通径：DN15～DN300
公称压力：0.6Mpa～1.6Mpa
适用温度：≤150℃
适用介质：非腐蚀性流体(无内衬)；一般腐蚀性流体(衬胶)；强酸碱及各种有机溶剂(衬氟)
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：法兰连接
设计制造：GB12239或BS5156
结构长度：GB12221或BS5156
法兰连接：GB4216.4或BS4504
试验检验：GB/T13927或BS5156
进口常开气动隔膜阀特性：
①气动阀门的反馈信号采用无触点传感技术；
②当气源发生故障时，可操作手轮使阀门开启或关闭；
③采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端；
④气动隔膜阀门可附装反馈信号、限位器和定位器，以适应自控、程控或调节流量的需要。

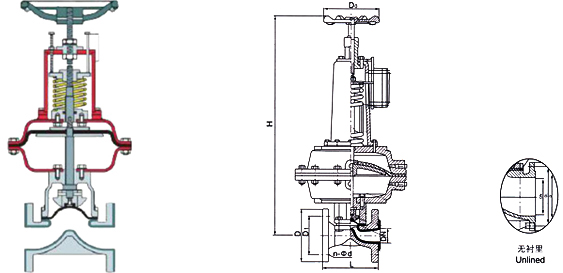

主要连接外形和尺寸 单位：mm
DN
20
25
32
40
50
65
80
100
125
150
200
L
117
127
146
159
190
216
254
305
356
406
521
H
343
345
363
430
575
588
769
816
820
920
1010
重量KG
6.3
7.3
8.3
14.3
26
30.8
64.9
70.3
80.7
131.2
212
注：此外形尺寸为1.6Mpa压力隔膜阀，如需其他压力等级的尺寸图请联系WODE 各代理商。
注：1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2. 气动阀门的反馈信号采用无触点传感技术。
3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
4. 当气源发生故障时，可操作手轮使阀门开启。
